Atölyenize Hangi Hidrolik Asansör Uygun?

Hidrolik kaldırma sistemler, yüksek kuvvet çoğaltımıyla kontrollü dikey hareket elde etmek için akışkan gücü ilkelerinden yararlanır. Bu teknik inceleme, otomotiv, endüstriyel ve lojistik sektörlerinde B2B tedariki için gerekli olan mühendislik temellerini, uygulamaya özel konfigürasyonları ve üretim kalite standartlarını kapsar.

Akışkan Gücü Mühendisliğinin Temelleri

Kaldırma Mekanizmalarında Pascal Prensibi

Hidrolik sistemler kapalı akışkan aracılığıyla basınç aktarımıyla çalışır. Kuvvet çarpımı, piston alanlarının oranına eşit olup, kompakt aktüatörlerin önemli miktarda kaldırma kapasitesi oluşturmasına olanak tanır. Sistem basıncı endüstriyel uygulamalar için tipik olarak 15-25 MPa (2.200-3.600 psi) aralığındadır.

Hidrolik ve Mekanik Sistemler:

Hidrolik Devre Mimarisi

Modern asansörler, enerji verimliliği için kapalı merkezli yük algılama sistemleri kullanır. Değişken deplasmanlı pistonlu pompalar, akışı talebe göre ayarlayarak ısı üretimini ve güç tüketimini sabit hacimli sistemlere kıyasla %30-40 oranında azaltır.

Araba Tamirhanesi için Hidrolik Asansör

Araba tamircisi için hidrolik asansör uygulamalar, servis bölmesi düzenine ve araç üretim gereksinimlerine bağlı olarak özel konfigürasyonlar gerektirir. Seçim sonrası erişilebilirlik ve iş akışı verimliliği belirlenir.

İki Direkli ve Dört Direkli Mühendislik

İki direkli tasarımlar, tekerleksiz erişim için ayarlanabilir döner kollar kullanır ve aracın ağırlık merkezinin hassas şekilde konumlandırılmasını gerektirir. Dört direkli konfigürasyonlar, entegre pistlerle sürüş işlemini destekleyerek tekerlek hizalama hizmetlerine olanak tanır.

Otomotiv Asansör Özellikleri:

Yük Dağıtım Analizi

Araç konumlandırma kolon yüklemesini etkiler. Asimetrik kol konfigürasyonları, aracı %30 arkaya doğru konumlandırarak kapı açıklığını artırır ancak herhangi bir direkte nominal kapasitenin %85'inin aşılmadığının doğrulanmasını gerektirir.

Garaj için Taşınabilir Hidrolik Asansör

Garaj için taşınabilir hidrolik kaldırma uygulamalar alan kısıtlamalarını ve çoklu araç esnekliğini ele alır. Mobilite mühendisliği, taşınabilirliği yük altında stabilite ile dengelemelidir.

Mobilite Sistemi Tasarımı

Taşınabilir üniteler, mekanik açılır stabilizatörlerle birlikte entegre tekerlekler (200 mm çap, poliüretan tekerlekler, 500 kg dinamik yük kapasitesi) kullanır. Dengesizliği önlemek için tekerlek geri çekilmesi ve krikonun yerleştirilmesi sırayla gerçekleşmelidir.

Taşınabilir Asansör Mühendisliği Parametreleri:

Kararlılık Doğrulama Protokolleri

Taşınabilir asansörler, ANSI/ALI ALCTV-2017'ye göre devrilme testi gerektirir. Stabilite marjı, platform tamamen uzatılmış ve platform kenarında ortalanmış haldeyken %150 kapasiteye yüklendiğinde ünitenin devrilme momentine direnmesini gerektirir.

Depo için Hidrolik Kaldırma Tablosu

Depo için hidrolik kaldırma masası kurulumlar ergonomik malzeme taşımayı optimize ederek çalışanların yaralanma riskini azaltırken üretim verimliliğini artırır. Dikey hareket aralığı ve platform boyutları uygulama uygunluğunu belirler.

Malzeme Taşıma Optimizasyonu

Kaldırma masaları, yükleri optimum çalışma yüksekliğinde (tipik olarak ayakta çalışma için 750-950 mm, oturarak çalışma için 650-750 mm) konumlandırarak bükülme ve kaldırma yaralanmalarını ortadan kaldırır. Konveyör sistemleriyle entegrasyon, hassas yükseklik eşleşmesi (±5 mm) gerektirir.

Akıllı lojistik ekipman serimiz, endüstriyel ve ticari lojistik alanlarında yaygın olarak kullanılan bu gereksinimleri karşılamaktadır. Platform konfigürasyonları, 2.000-4.000 kg kapasite aralığında standart palet boyutlarına (1.200 × 1.000 mm) uygundur.

Görev Döngüsüyle İlgili Hususlar

Depo uygulamaları yüksek çevrim dayanıklılığı gerektirir. Standart görev (8 döngü/saat), yer çekimiyle inen tek etkili silindirleri kullanır. Yüksek görev uygulamaları (20 döngü/saat), termal yükleri yönetmek için elektrikli inişe sahip çift etkili silindirler ve yağ soğutucuları gerektirir.

Ağır Hizmet Tipi Hidrolik Asansör Üreticisi

Bir seçim ağır hizmet tipi hidrolik asansör üreticisi Yapısal mühendislik yeteneklerinin, kaynak niteliklerinin ve kalite yönetim sistemlerinin doğrulanmasını gerektirir. Yük taşıyan yapılar sıkı imalat standartları gerektirir.

Yapısal Çelik Mühendisliği

Ağır hizmet platformları (5.000 kg kapasite), kutu kesitli yapıya sahip Q345B yapısal çeliğini (akma dayanımı 345 MPa) kullanır. Kaynak prosedürleri, kritik bağlantıların %100 ultrasonik testiyle AWS D1.1 veya EN ISO 15614-1'e uygundur.

Zhejiang Wizplus Smart Equipment Ltd. 2021 yılında kuruldu ve Çin'in Zhejiang Eyaleti, Huzhou Şehri, Deqing İlçesinin Eyalet Ekonomik ve Teknolojik Kalkınma Bölgesi'nde bulunuyor. Şirket, 20.000 metrekarelik bir fabrika da dahil olmak üzere 40.000 metrekarelik bir alanı kaplamaktadır. Çelik yapı fabrikamız 20 metre yüksekliğinde, beton yapı fabrikamız ise 11 metre yüksekliğinde olup, 50 tonluk ve 16 tonluk vinçlerle donatılmış olup, çeşitli boyutlarda metal yapı parçalarının imalatına uygun olmakla birlikte, büyük metal yapı parçalarının üretimi için özel olarak tasarlanmıştır.

Ağır Hizmet İmalatı Özellikleri:

Tasarım ve Üretim Uzmanlığı

Onlarca yıldır sektöre kendini adamış profesyonellerden oluşan deneyimli bir tasarım ve üretim ekibimiz var. Ar-Ge, tasarım ve üretimi entegre eden bir ekipman imalat şirketidir. Yapısal hesaplamalar FEM 1.001 ve EN 1993 (Eurocode 3) standartlarını takip eder ve sonlu elemanlar analizi kritik bağlantı noktalarındaki gerilim konsantrasyonlarını doğrular.

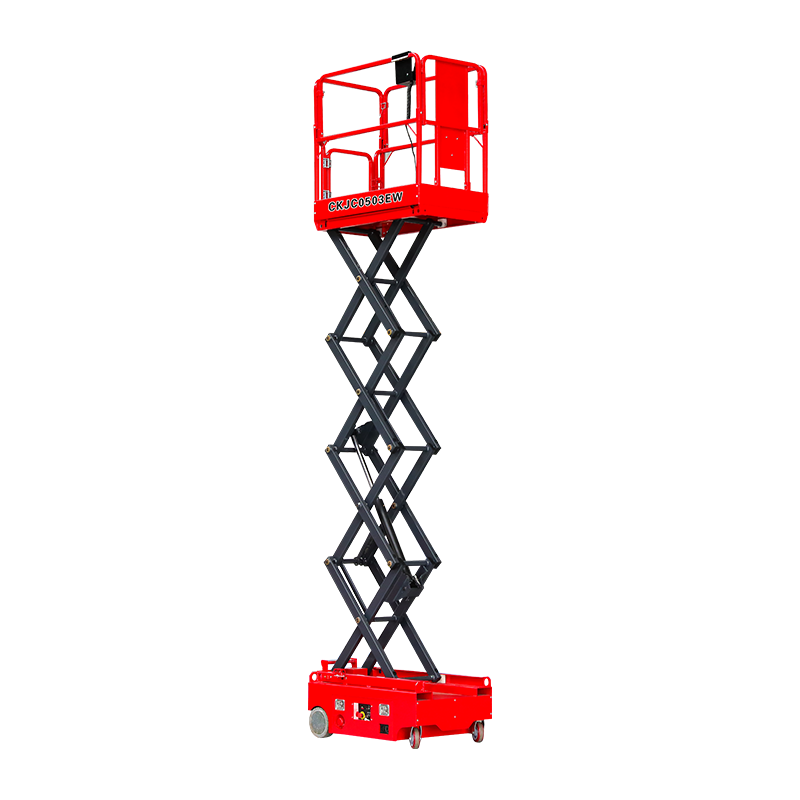

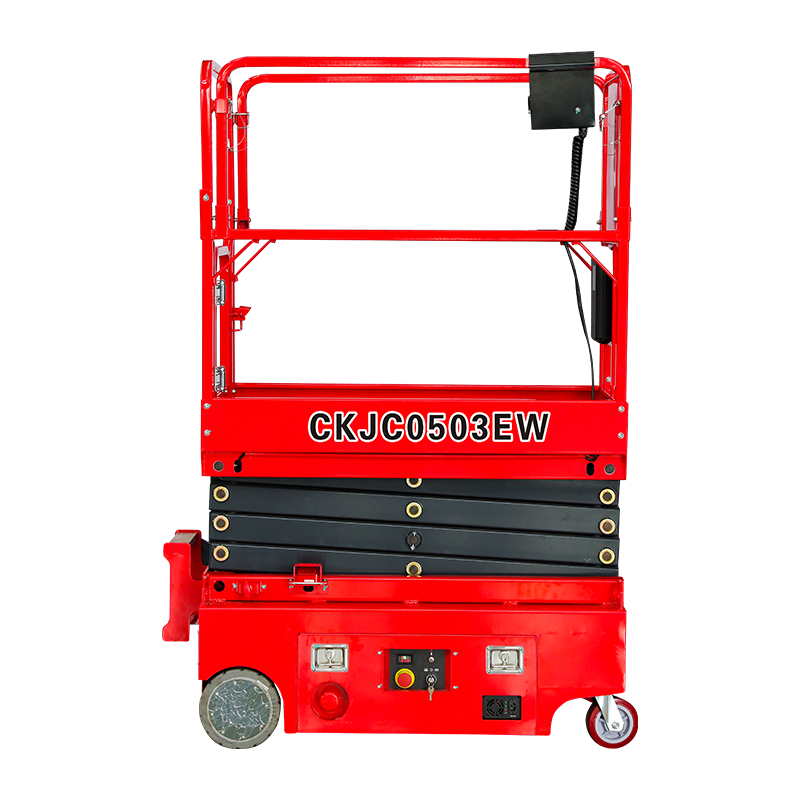

Endüstriyel Kullanıma Yönelik Hidrolik Makaslı Kaldırma

Endüstriyel kullanım için hidrolik makaslı kaldırma Yüksek kararlılıkla dikey hareket elde etmek için bağlantılı paralelkenar mekanizmaları kullanır. Makas geometrisi, kaldırma oranını ve kuvvet gereksinimlerini belirler.

Makas Mekanizması Kinematiği

Makaslı kaldırıcılar birden fazla bağlantılı pantograf kolu kullanır. Mekanik avantaj uzatmaya göre değişir: geri çekilmiş konum maksimum kuvvet gerektirir (düşük mekanik avantaj), uzatılmış konum ise azaltılmış basınçta çalışır (yüksek mekanik avantaj).

Makas Konfigürasyon Analizi:

Havadan Çalışma Platformu Entegrasyonu

Şirketimizin ürünleri, inşaat, endüstriyel ve ticari lojistik, tarım gibi birçok alanda yaygın olarak kullanılan havadan çalışma platformları, akıllı lojistik ve akıllı tarım gibi bir dizi profesyonel yüksek teknoloji ekipmanı kapsamaktadır. Havada çalışmaya yönelik makaslı platformlarda korkuluklar (1.100 mm yükseklik), süpürgelikler (150 mm) ve acil durum indirme sistemleri bulunur. Platform dengeleme, tam uzatma boyunca ±1,5° eğimi korur.

Gelişmiş Üretim Yetenekleri

Üretim Ekipmanları ve Hassasiyet

Üretim kalitesi ekipman kapasitesine ve proses kontrolüne bağlıdır. Yüksek güçlü lazer kesim, kaynaklı montajlar için kenar kalitesi sağlarken robotik kaynak, üretim partileri genelinde tutarlılığı korur.

Şirket, 12000W yüksek güçlü lazer kesim makineleri, 4000W tam otomatik lazer boru kesme makineleri, 300 tonluk CNC bükme makineleri, tam CNC akıllı boru bükme makineleri, bir kaynak robotu montaj hattı, CNC torna tezgahları, büyük ekipmanlara boya püskürtme, plastik püskürtme ve elektroforez yapma kapasitesine sahip büyük ölçekli bir akıllı boyama montaj hattının yanı sıra çeşitli ürün ve aksesuarlar için yoğunlaştırılmış bir test ekipmanı ve deney merkezi dahil olmak üzere çeşitli üst düzey üretim tesisleriyle donatılmıştır.

Üretim Süreci Özellikleri:

Test ve Doğrulama Altyapısı

Yoğunlaştırılmış test ekipmanımız ve deney merkezimiz, statik yük testi (%125 nominal kapasite), dinamik döngü (10.000 döngü) ve çevresel maruziyet (tuz spreyi, sıcaklık döngüsü) yoluyla ürün performansını doğrular.

Küresel Pazar Varlığı ve Desteği

Uluslararası Dağıtım ve Servis

İhracat pazarları bölgesel standartlara (Avrupa için CE işareti, Kuzey Amerika için ANSI, Avustralya için AS) uygunluk talep etmektedir. Dokümantasyon paketleri yapısal hesaplamaları, kaynak prosedürlerini ve malzeme sertifikalarını içerir.

Şirketin ürünleri Avrupa, Amerika, Orta Doğu ve Güneydoğu Asya gibi birçok ülke ve bölgeye ihraç edilmekte ve uluslararası müşterilerden sürekli tanınmaktadır. Aynı zamanda iç pazarı aktif olarak geliştiren şirket, yüzlerce distribütörü, eksiksiz bir satış ve satış sonrası hizmet ağına sahiptir.

Satış Sonrası Teknik Destek

Kapsamlı servis ağları, yedek parça bulunabilirliği (kritik bileşenler için 10 yıllık taahhüt), teknik dokümantasyon ve saha servis desteği sağlar. Uzaktan teşhis yetenekleri, IoT özellikli hidrolik izleme sistemleri aracılığıyla sorun gidermeye olanak tanır.

Şirket her zaman profesyonellik, yenilikçilik, dürüstlük ve verimlilik gibi temel kavramlara bağlı kalarak, yeşil ve düşük karbon gibi yeni geliştirme kavramlarına aktif olarak yanıt vererek, elektrifikasyon, çevreci ve akıllı ürün tasarım konseptlerinde ısrarcı olmuş ve şirketin ürünlerinin kalitesini kapsamlı bir şekilde geliştirmiştir. İletişim ve işbirliği için şirketi ziyaret etmek için yurtiçinde ve yurtdışındaki kullanıcıları ve arkadaşları içtenlikle karşılıyoruz. Havada çalışma endüstrisinin üst düzey gelişimini destekleyelim ve birlikte daha iyi bir gelecek yaratalım.

Sıkça Sorulan Sorular

Yük kapasitesi nasıl doğrulanır ve hidrolik asansör tasarımına hangi güvenlik faktörleri uygulanır?

Nominal kapasite, nominal yükün %125'inde statik test (EN 1494 veya ASME B30.1'e göre) ve ardından tam hareket çevrimleri boyunca %110 nominal yükte dinamik test yoluyla belirlenir. Yapısal tasarım, çelik bileşenler için 2,0 (akma dayanımı esası) ve hidrolik silindirler için 3,0 (patlama basıncı esası) güvenlik faktörlerini içerir. Ağır hizmet tipi hidrolik kaldırma üreticisi sertifikasyon, bu testlere üçüncü tarafların şahit olmasını gerektirir. Test merkezimiz, montajdan önce 1,5x çalışma basıncında silindirlerin %100 basınç testini gerçekleştirir.

Hangi hidrolik sıvı spesifikasyonları gereklidir ve bakım ne sıklıkta yapılmalıdır?

Standart uygulamalarda viskozite indeksi >95 olan ISO VG 46 hidrolik yağı kullanılır. Düşük sıcaklıktaki ortamlar (-20°C) VG 32 gerektirirken, yüksek sıcaklıktaki işlemler (>60°C ortam) VG 68'den yararlanır. Sıvı analizi her 2.000 çalışma saatinde bir veya yılda bir yapılmalı ve parçacık kirliliği (ISO 4406 18/16/13 maksimum), su içeriği (<%0,1) ve oksidasyon (asit sayısı <0,5 mg KOH/g) kontrol edilmelidir. Filtre elemanlarının 500 saatte veya fark basıncı 0,5 bar'ı aştığında değiştirilmesi gerekir.

Hidrolik makaslı platformlar özel endüstriyel uygulamalar için özelleştirilebilir mi?

Evet endüstriyel kullanım için hidrolik makaslı kaldırma özelleştirme, platform boyutlarını (6 m × 3 m'ye kadar), kapasite artışlarını (20.000 kg'a kadar), özel kaplamaları (gıda işleme için paslanmaz çelik, tehlikeli alanlar için patlamaya dayanıklı) ve entegrasyon özelliklerini (makaralı konveyörler, döner tablalar, eğim işlevleri) içerir. Depo otomasyonuna yönelik özel kaldırma tablaları, otomatik konumlandırmayı (±2 mm doğruluk) ve WCS (Depo Kontrol Sistemleri) ile entegrasyonu içerebilir. Özel tasarımların geliştirme teslim süresi, tasarım onayını takiben 8-12 hafta arasında değişmektedir.

Kalıcı hidrolik asansör kurulumlarında hangi beton temel gereklilikleri geçerlidir?

İki direkli araba tamircisi için hidrolik asansör kurulumlar, %1 takviye ile 3000 psi (20,7 MPa) basınç dayanımında 200 mm minimum beton kalınlığı gerektirir. Dört direkli asansörler, uygun zemin yüklemesine sahip (minimum 150 mm beton) yüzeye monte konfigürasyonları kullanabilir. Toprak taşıma kapasitesi 150 kPa'yı geçmelidir; Kötü toprak koşulları mühendislik temelleri gerektirir. Ankraj cıvataları (M16-M24, sınıf 8.8), minimum 100 mm gömme derinliğine sahip epoksi montajı gerektirir. Kurulum sonrası doğrulama, cıvata akma yükünün %50'sinde çekme testini içerir.

Taşınabilir hidrolik asansörler, kalıcı sabitleme olmadan stabiliteyi nasıl korur?

Garaj için taşınabilir hidrolik kaldırma stabilite, düşük ağırlık merkezi tasarımına ve genişletilmiş taban boyutlarına dayanır. Dengeleyici krikolar (vidalı veya hidrolik), kaldırma işlemleri sırasında tekerlekleri atlayarak yükü doğrudan zemine aktarır. Stabilite hesaplamaları, devrilme momentinin (yük × merkezden yatay mesafe) direnç momentinin (birim ağırlık × taban yarıçapı) %75'inin altında kalmasını sağlar. Kilitleme sistemleri, tüm dengeleyiciler tamamen devreye alınmadıkça ve limit anahtarları aracılığıyla onaylanmadıkça kaldırma işlemini engeller. Betonun ezilmesini önlemek için zemin yükü 3,5 MPa'yı geçmemelidir.

Referanslar

• Amerikan Ulusal Standartlar Enstitüsü. (2019). ANSI/ALI ALCTV-2017 Otomotiv Asansörleri için Amerikan Ulusal Standardı—İnşaat, Test ve Doğrulama için Güvenlik Gereksinimleri . Chicago, IL: Otomotiv Asansör Enstitüsü.
• Avrupa Standardizasyon Komitesi. (2020). EN 1494:2000 A1:2008 Mobil veya hareketli krikolar ve ilgili kaldırma ekipmanları . Brüksel: CEN.
• Amerikan Makine Mühendisleri Derneği. (2018). ASME B30.1-2018 Krikolar, Endüstriyel Makaralar, Hava Tekerleri ve Hidrolik Köprüler . New York: ASME.
• Uluslararası Standardizasyon Örgütü. (2015). ISO 4413:2010 Hidrolik akışkan gücü—Sistemler ve bileşenleri için genel kurallar ve güvenlik gereksinimleri . Cenevre: ISO.
• Avrupa Standardizasyon Komitesi. (2005). EN 1993-1-1:2005 Eurocode 3: Çelik yapıların tasarımı - Bölüm 1-1: Binalar için genel kurallar ve kurallar . Brüksel: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). DGUV Bilgileri 208-008: Hidrolik Asansörler - Muayene ve Test . Berlin: DGUV.
